funkschalter markise 220V 230V Rolladen Funk-Fernbedienung Set zur Steuerung AC Motor Vorwärts / Rückwärts (Modell 0020318)

funkschalter markise 220V 230V Rolladen Funk-Fernbedienung Set zur Steuerung AC Motor Vorwärts / Rückwärts (Modell 0020318)Lieferumfang: 1 x Empfnger: S1FC AC 1 x Fernbedienung Handsender: CA 3 1 x Bedienungsanleitung Einfhrung: Dies ist ein Funkschalter Kit, das die Vorwrts und Rckwrtsdrehung von Wechselstrommotoren steuert. Es enthlt einen S1FC AC Empfnger und einen CA 3 Sender. Es kann fr Jalousien, Rolltore, Projektionswnde, Markisen, Pumpen, Winden, Frderbnder oder andere Gerte mit Wechselstrommotoren verwendet werden. Wenn Sie einen Wechselstrommotor an diesen

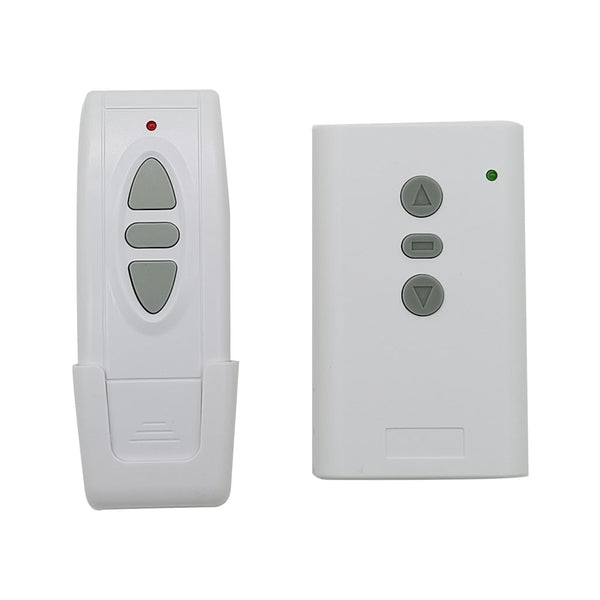

Lieferumfang:
1 x Empfänger: S1FC-AC
1 x Fernbedienung / Handsender: CA-3
1 x Bedienungsanleitung

Einführung:
Dies ist ein Funkschalter Kit, das die Vorwärts- und Rückwärtsdrehung von Wechselstrommotoren steuert. Es enthält einen S1FC-AC Empfänger und einen CA-3 Sender. Es kann für Jalousien, Rolltore, Projektionswände, Markisen, Pumpen, Winden, Förderbänder oder andere Geräte mit Wechselstrommotoren verwendet werden. Wenn Sie einen Wechselstrommotor an diesen Empfänger anschließen, können Sie den Motor über diese Fernbedienung so steuern, dass er sich in positiver oder umgekehrter Richtung dreht. Sie können zwei Endschalter an den Empfänger anschließen und damit den Motor stoppen.

Hauptmerkmale:
Drahtlose Steuerung, einfach zu installieren.
Universalnetzteil: 110~240VAC (110V/120V/220V/240V)
AC Stromversorgung Ausgang: Es kann Wechselstrommotor mit einer Spannung im Bereich von 110~240V AC steuern (z. B. AC Motor mit 110V, 120V, 220V oder 240V).
2 Wählbare Modi: Momentan, Verriegelung.
Mit drei manuellen Tasten: Sie können den Motor mit manuellen Tasten steuern.
Mit Grenzwert Steuerklemmen: Sie können Sensoren, Endschalter oder externe Geräte anschließen, um den Motor zu stoppen.
Zuverlässiges Signal: Das Funksignal kann durch Wände, Böden, Türen oder Fenster, aber es wird einige Betriebsreichweite verlieren.
Sicherheitsmerkmale: Schutz vor Gegenstrom und übermäßigem Strom.
Störungsfrei: Zwei oder mehr Empfänger können störungsfrei im selben Bereich verwendet werden.

Parameter des Empfängers S1FC-AC:

Sender CA-3 Parameter:

Einstellen verschiedener Arbeitsmodi:
Der Empfänger wird vor Verlassen des Werks in den Verriegelungsmodus versetzt. Wenn Sie anderen Kontrolle Modus benutzen möchten, gehen Sie wie folgt.
Beachten: Nach dem Ändern des Steuermodus muss der Empfänger neu gestartet werden.

1) Einstellung der Modus Verriegelung: Verbinden Sie nicht zwei Jumper.
Betrieb mit CA-3 Sender or Empfänger Tasten:
Drücken Sie Taste ▲ → Motor dreht in positiver Richtung.
Drücken Sie Taste ▼ → Motor dreht in umgekehrter Richtung.
Drücken Sie Taste ■ → Motor stoppt.

2) Einstellung der Modus Momentan: Verbinden Sie zwei Jumper mit einem Kurzschlusskappe.
Betrieb mit CA-3 Sender or Empfänger Tasten:
Halten Sie Taste ▲ → Motor dreht in positiver Richtung.
Lassen Sie Taste los → Motor stoppt.
Halten Sie Taste ▼ → Motor dreht in umgekehrter Richtung.
Lassen Sie Taste los → Motor stoppt.

So steuern Sie einen Wechselstrommotor mit externen Endschaltern ?
Der Empfänger verfügt über Grenzwert Steuerklemmen, und Sie können externe Geräte (mit normalerweise offen Kontakt) wie Sensoren und Endschalter an die Grenzwert Steuerklemmen anschließen und diese dann zum Stoppen des Motor.
Sie können beispielsweise einen normalerweise offen Endschalter an die Klemmen <UP> anschließen, und einen weiteren normalerweise offen Endschalter an die Klemmen <DOWN> anschließen.
Wenn der Motor in positive Richtung dreht, wenn zwei Klemmen <UP> verbunden sind, der Motor stoppt automatisch.
Wenn der Motor in umgekehrter Richtung dreht, wenn zwei Klemmen <DOWN> verbunden sind, der Motor stoppt automatisch.
